泛塞封又稱彈簧蓄能密封圈、Variseal或彈簧驅動密封圈，是一種高性能U型密封元件，由聚四氟乙烯（PTFE）或其他高性能聚合物外套內嵌特殊金屬彈簧（U型、V型、O型或螺旋型）組成。它依靠彈簧初始預緊力 + 系統壓力自增實現可靠密封，突破了傳統橡膠O型圈在極端工況下的局限：可在-200℃～+300℃寬溫區、700kg/cm²以上高壓、強腐蝕介質、真空或干摩擦環境下長期穩定工作，摩擦系數極低（0.05～0.15），幾乎無老化、無溶脹，適用于液壓、航空航天、半導體、醫療、石油化工、壓縮機、閥門等領域。不同于橡膠O型圈的純彈性變形和金屬密封圈的塑性擠壓，泛塞封兼具“彈性預緊 + 壓力自緊 + 低摩擦唇口”三大優勢，密封壽命可達傳統密封的3～10倍。選型核心是匹配工況、彈簧類型、材料、尺寸、溝槽，遵循國際通用工程實踐，推薦使用專業計算軟件輔助。整個過程分為6個步驟。

步驟1：工況分析（需求收集）

明確以下參數，這是選型起點：

• 密封類型
  ：靜態、往復動態（活塞/活塞桿）、旋轉或復合運動。
• 介質
  ：油、水、酸堿、溶劑、氣體、真空、放射性介質。
• 溫度范圍
  ：低溫（-200℃）至高溫（+300℃），考慮熱循環。
• 壓力
  ：真空～700kg/cm²（高壓需自緊型）。
• 運動速度
  ：往復<5m/s，旋轉<20m/s（干摩擦限更嚴）。
• 其他
  ：摩擦要求、泄漏率（<10?? Pa·m³/s）、安裝空間、表面粗糙度（Ra≤0.2～0.4μm）、輻射/潔凈度。

提示：傳統橡膠失效的工況（高溫腐蝕、干跑、低壓零壓啟動、超低溫）首選泛塞封；高壓脈動或偏心需加支撐環。

（上圖為泛塞封密封原理：無系統壓力時僅靠彈簧力頂出唇口；有壓力時系統介質進入U型腔增強密封力，實現自緊）

步驟2：類型與彈簧選擇

根據壓力、運動方式和摩擦需求選型（核心區別于其他密封）：

• V型彈簧
  （懸臂式）：高壓力（>100kg/cm²）、高回彈，適合往復動態密封，摩擦適中。
• U型彈簧
  （指型/螺旋）：低壓/零壓啟動、旋轉密封，低摩擦，容差大。
• O型/螺旋彈簧
  （圓絲或扁絲）：極低摩擦、旋轉或高潔凈場合（如半導體、醫療）。
• 特殊型
  ：C型、偏置唇口、雙唇、帶刮油邊、旋轉專用（帶懸臂增強）。

選型原則：高壓往復→V型；旋轉/低摩擦→U/O型；極苛刻（強酸/真空）→特殊合金彈簧+填充PTFE。優先非對稱唇口設計（動態唇短粗，降低摩擦）。

（上圖為典型泛塞封剖面實物：白色PTFE外套+內置金屬彈簧清晰可見）

步驟3：材料選擇

• 外套材料
  （決定化學/溫度性能）：
• 純PTFE：-200～+260℃，最廣介質兼容。
• 填充PTFE（碳纖維、玻璃纖維、MoS?、青銅）：耐磨、低摩擦、高壓。
• PEEK/UHMWPE：更高強度、耐磨（+300℃）。
• 其他工程塑料（如PCTFE）：超低溫專用。
• 彈簧材料
  ：
• 301/316不銹鋼：通用。
• Hastelloy C276、Inconel：強腐蝕/高溫。
• 鈦合金：輕量化/醫療級。
• 涂層/改性
  ：可選MoS?、PTFE涂層進一步降摩。

選材原則：查介質兼容表（PTFE幾乎全兼容，除熔融堿金屬）；高溫高壓選填充PTFE+耐蝕彈簧；食品/醫療需FDA認證材料。

步驟4：尺寸選擇（截面直徑 + 環直徑）

• 標準系列
  ：國際通用尺寸（截面2.4～9.5mm常見），環內/外徑按軸/孔徑定制，無統一AS568但有行業系列表。
• 關鍵參數
  ：
• 截面直徑（d2）：越大容差越好、密封力越高（推薦3.5～6mm起步）。
• 唇口高度/寬度：非對稱設計，動態唇短粗。
• 拉伸/壓縮率：徑向安裝2%～5%（旋轉<3%）。
• 旋轉專用
  ：帶溝槽或增強結構，限速更高。

計算要點：初始密封力 = 彈簧力 + 壓力×面積；優先大截面以補償偏心/磨損。

步驟5：溝槽設計（核心環節）

泛塞封溝槽多為矩形或階梯式，需保證唇口壓縮率、彈簧預緊和背壓空間：

• 壓縮率
  ：10%～25%（低壓10-15%，高壓20-25%）；公式：壓縮量 =（自由高度 - 溝槽深度）/自由高度。
• 溝槽深度
  ：截面直徑×(1 - 壓縮率)，留0.05～0.1mm余量。
• 溝槽寬度
  ：1.05～1.25×截面直徑（容納膨脹+唇口變形）。
• 其他要求

• 表面粗糙度：配合面Ra≤0.2μm，溝槽Ra≤0.8μm。
• 倒角/圓角：15°～20°引入倒角（防唇口損傷），R0.2～0.5mm。
• 高壓（>200kg/cm²）：加支撐環（PEEK或金屬），防止唇口擠出。
• 體積填充：75%～85%。
• 壓力方向：唇口開口朝向高壓側。

常見溝槽型式：

• 活塞/活塞桿徑向密封：矩形槽+引入倒角。
• 旋轉密封：帶軸向定位。
• 靜態端面：淺槽設計。

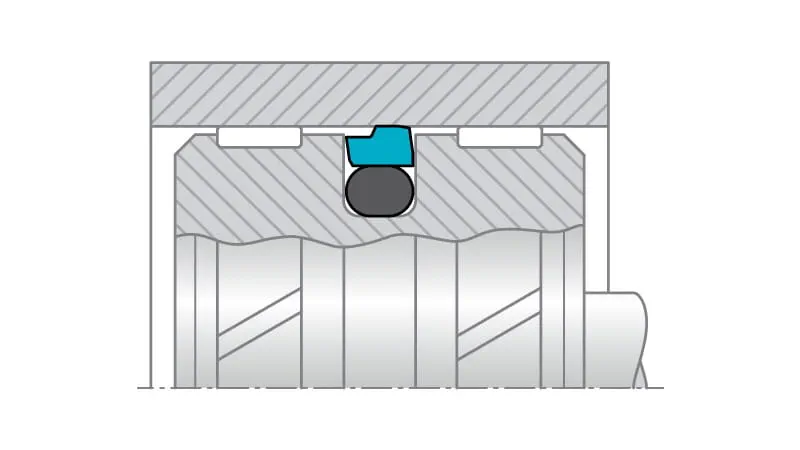

（上圖為典型溝槽安裝示意圖與3D剖面：清晰顯示唇口位置、彈簧腔及支撐結構）

步驟6：安裝、驗證與優化

• 安裝注意
  ：表面清潔（無油污/毛刺）、用專用工具或潤滑劑（PTFE兼容）、垂直裝入（避免唇口翻轉）、分步緊固（預緊螺栓均勻）、檢查彈簧未變形。
• 驗證
  ：壓力循環+溫度循環測試（72h+）、泄漏檢測（氦質譜）、摩擦力/壽命模擬。調整彈簧類型或填充料優化。
• 常見問題避免
  ：壓縮過小（低壓泄漏）、表面粗糙（磨損唇口）、無支撐環（高壓擠出）、安裝劃傷。

推薦工具：行業通用選型手冊或在線計算器（輸入工況自動推薦截面、溝槽、公差）。

最終建議：泛塞封是“萬能密封”首選，尤其適合橡膠/金屬失效的極端工況，正確選型可實現近零泄漏與超長壽命。選型完成后必須樣機測試（特別是高速/高溫循環）。如提供具體參數（介質、壓力、溫度、軸徑），可進一步精確計算溝槽與型號。
